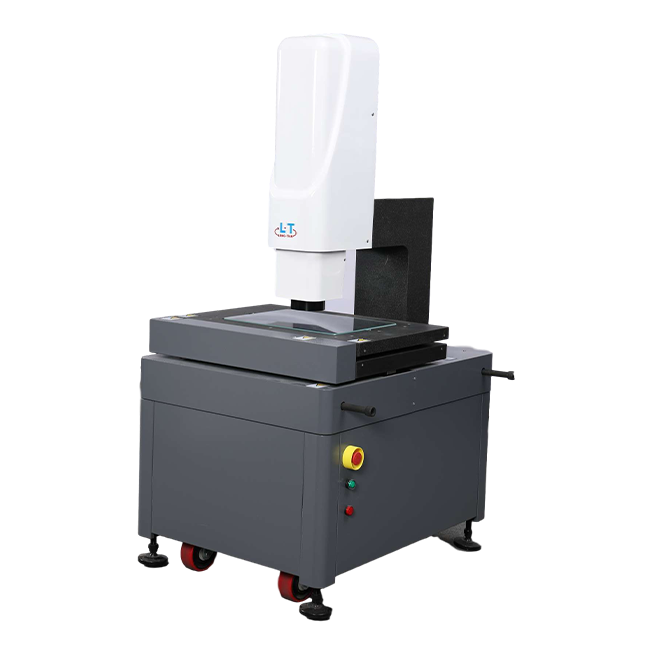

- 업계 최초의 이중렌즈 고속측정기는 넓은 시야의 원버튼 측정과 고배율 3차원 측정의 조합으로 빠른 외부 치수 및 작은치수 측정의 요구사항을 충족합니다.
- 대만 Shangyin사 선형가이드 및 볼스크류.고성능 Panasonic 서보모터 완전 폐쇄루프제어,높은안정성및고정밀.
- 듀얼렌즈와 듀얼CCD, 고해상도 컬러산업용 디지털카메라는 고품질측정 이미지와 빠른 측정 속도를 보장합니다.
- 수입 Band Scale 0.000 5mm
- 맞춤형 기능을 제공하기위해 소프트웨어와 하드웨어를 독자적으로 연구 개발합니다.
- 넓은 화각 렌즈는 외부치수를 빠르게 측정할 수 있으며 자동 줌렌즈는 골드핑거와 골드라인의 너비를 빠르게 측정할 수 있습니다.
- 이중렌즈 동축측정, 프로그래밍 가능한 자동측정.
- 프로그래밍 가능한제어: 4개 링 및 8분할 LED 표면 냉광광원, 평행윤곽냉광광원 및 대형뷰링조명.
주메뉴
현재메뉴
QVH
| QVM3020S | QVM4030S | QVM5040S | QVM6050S | ||
| 측정 범위(mm) | X | 300 | 400 | 500 | 600 |
| Y | 200 | 300 | 400 | 500 | |
| Z | 200 | 200 | 200 | 200 | |
| 테이블(mm) | 대리석 테이블(mm) | 640*410 | 740*510 | 840*610 | 840*710 |
| 유리 테이블(mm) | 340*240 | 440*340 | 540*440 | 640*540 | |
| 유리 하중 (kg) | 5 | 5 | 5 | 5 | |
| 치수(mm) | 930*680*1650 | 990*750*1650 | 1150*880*1650 | 1350*980*1650 | |
| 기기 중량(kg) | 360kg | 664kg | 865kg | 1000kg | |
| 이미지및 측정 시스템 | 측정 속도 | 최대: 300mm/s | |||
| 듀얼 CCD | 넓은 시야: 컬러 산업용 1200만 화소 디지털 카메라 작은 화각: 컬러 산업용 890만 화소 디지털 카메라 |
||||
| 렌즈 시야 | 넓은 시야 텔레센트릭 렌즈: 80*60MM 작은 시야 텔레센트릭 렌즈: 40*30MM |
||||
| 비디오확대 | 대시야렌즈 5배, 소시야렌즈 10배 | ||||
| 화면 해상도 | 0.0001mm | ||||
| 반복성(Repeatability) | ±2μm | ||||
| 플랫폼 이동측정 정확도(µm) | XY축≤(4+L/200)μm | ||||
| 플랫폼이 움직이지않는 측정 정확도(µm) | ±2μm | ||||
| 광원 | 평행 프로파일 차가운 광원 넓은시야 링라이트 동축 라이트 | ||||
